Mifare RFID-RC522 Modul auf dem Raspberry Pi 3 installieren unter Raspbian Strech oder Jessi

Als erstes schließen wir den Reader nach folgendem Schema an.




Nun eine kleine Videoanleitung wie man den Mifare RFID-RC522 unter Raspbian Strech (unter Raspbian Jessi funktioniert es genauso) installiert.





Wem die Befehle zu schnell gingen, hier dann noch mal die Schritt für Schritt Anleitung mit vielen bunten Bildern. :)

Als erstes verbinden wir uns mit Putty über SSH (wie du SSH auf deinem Raspberry Pi aktivieren kannst, habe ich hier beschrieben).

Dort geben wir als erstes

sudo raspi-config

ein.

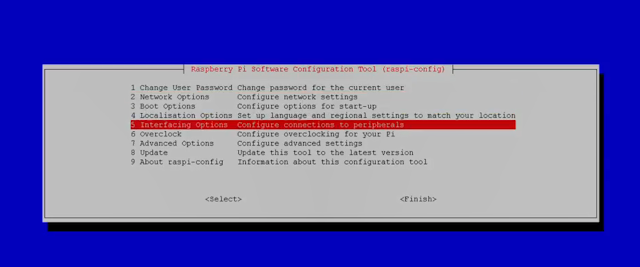

Und navigieren zu

Interfacing Options


Im nächsten Menü wählen wir dann

SPI

aus.



Bestätigen mit YES und wählen OK aus. Und schon sind wir wieder bei unserer Shell.

Ob die Aktivierung geklappt hat, können wir ganz einfach überprüfen.

Dazu öffnen wir die config.txt mit

sudo nano /boot/config.txt

und dort muss dann fast ganz unten



dtparam=spi=on

drin stehen. Wenn ein # davor steht, dann ist die Zeile auskommentiert. Dann einfach das # entfernen.

Mit STRG+O speichern und STRG+X die Datei schließen.

Ein nächster Test zeigt uns, ob der SPI nun wirklich funktionieren wird und wir alles richtig gemacht haben.

Dazu geben wir

lsmod | grep spi

ein und die Ausgage sollte so ähnlich wie diese aussehen.



Um eine möglich einfache Bedienung zu haben, nutzen wir die Erweiterung von Louis Thiery & Connor Wolf.

Um auf unseren SPI Bus nun zugreifen zu können, laden wir uns erstmal deren Bibliotheken herunter.

Dafür einfach folgende Befehle eingeben und warten bis sie erfolgreich ausgeführt wurden.

sudo apt.get install git python-dev --yes
sudo apt-get install python2.7-dev



git clone https://github.com/lthiery/SPI-Py.git



Nun wechseln wir mit

cd SPI-Py

in unseren neuen Ordner und unsere Shell sieht nun so aus


Von dort starten wir nun die Installation mit

sudo python setup.py install


Wir verlassen den Ordner mit

cd ..

und laden uns die nächste notwendige Bibliothek mit

git clone https://github.com/mxgxw/MFRC522-python.git


herunter.

Nun wechseln wir wieder in unseren neu erstellten Ordner mit

cd MFRC522-python


und bearbeiten dort die MFRC522.py mit

sudo nano MFRC522.py

In Zeile 10 finden wir ein 22 in eine 11 geändert werden muss.




Und in Zeile 113 ändern wir wieder die 22 in eine 11.



Mit STRG+O speichern und mit STRG+X beenden


Nun starten wir den Raspberry Pi mit

sudo reboot

neu.

Die Installation ist damit abgeschlossen.

Um zu Testen einfach wieder mit

cd MRFC522-python

in den Ordner wechseln und

sudo python Read.py

eingeben.

Nun könnt ihr eure Tags vorhalten und bekommt eine Ausgabe.


Kommentare

  1. Es fehlt das Anschluss Schema, man kann ja viele Ports umlegen, aber ohne ein Schema bringt das wenig.
    Ausserdem wäre es cool, wenn man eine Erläuterung zur besagten Änderung bekommen würde. Python und GPIO Programmierung ist nicht soo schwer, also wäre es doch gut, ein paar mehr Details zu erfahren.

    ... tja, außer dieses Tutorial ist ein weiteres CopyPasta Tutorial und der Schreiber versteht auch nicht was er da tut

    AntwortenLöschen
    Antworten
    1. Hallo Silberlachs,

      das Anschlussschema findest du unter

      https://3.bp.blogspot.com/-1NwIMWtNKio/WogJFcO8udI/AAAAAAAAABA/Xwm3_0VL_xIKCCcP_hyPLo8PWy3j63KOwCLcBGAs/s640/Radio%2BVersion%2B1_Steckplatine.png

      ich habe das in der Anleitung für das Komplette Radio mit eingebaut.
      Ich hoffe, das hilft dir weiter.
